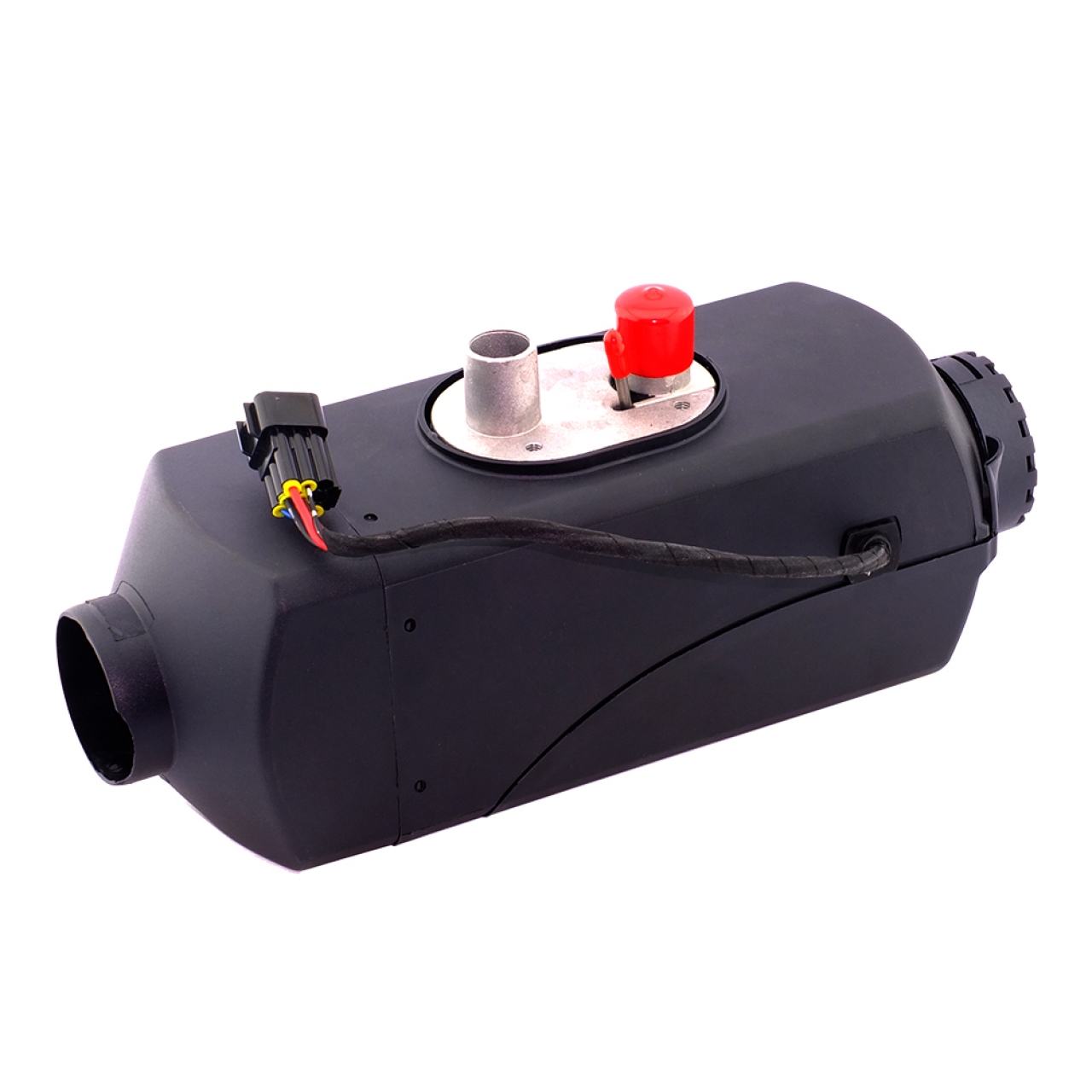

Tecnopoint Webasto Tip Dizel Isıtıcı
12V ve 24V, 2,5KW ve 5KW Karavan, Minibüs, Tekne, Panelvan Uyumlu
Yakıt Tüketimi 0,1-0,28 Litre / saat
Ağırlık 3,8 Kg
Çalışma Sıcaklığı -40° ile +20° arası
Dijital Kontrol Paneli
Uzaktan kumanda
Kolay montaj
Güçlü ve etkili ısıtma performansı
Bağlantı Şemeası ve Parçalar
 |
|
1 - Dizel ısıtıcı ünite
2 - Dizel dozajlama pompası
3 - Rotasyon anahtarı
4 - Yakıt tankı çıkışı
5 - Kablo bağı
6 - Kablo seti
7 - Esnek egzoz borusu
8 - Hava giriş borusu
9 - Kablo kelepçesi
10 - Dizel dozajlama pompası kelepçesi
11 - Yakıt hortumu
12 - Hortum kelepçesi
13 - Mafsallı hava çıkışı
14 - Hava çıkış ızgarası
15 - Koruyucu kapak
16 - sıcak hava hortumu
17 - Konnektör
18 - Hortum kelepçesi
19 - Hava giriş susturucusu
|
Bağlantı Elemanları
Bağlantı için gerekli malzemeler kutu içeriğinde bulunmaktadır. Standart dışı bağlantı için gerekli ekstra yedek parçalarıda ( ek uzatma borusu, filtre vs..) siparişe göre temiz edilebilir.
| Gövde ölçüleri |
 |
 |
Isıtıcı Montaj Bölgeleri
|
Karavan için bağlantı yerleri
Karavanda, ısıtıcı tercihen iç bölmeye veya bagaj bölmesine monte edilir. iç bölmeye veya bagaj bölmesine monte edilemiyorsa, ısıtıcı alttan araç zeminine de takılabilir.
|
|
|
|
1 - Isıtıcı ön koltuğun önüne takılır.
2 - Isıtıcı şöför ve yolcu koltuğu arasına takılır
3 - Isıtıcı tabanda ön bölüme takılır
4 - Isıtıcı tabanda arka bölüme takılır
5 - Isıtıcı bagaja takılır
|
| |
|
Panelvan için bağlantı yerleri
Panelvanda, ısıtıcı tercihen iç bölmeye veya bagaj bölmesine monte edilir. iç bölmeye veya bagaj bölmesine monte edilemiyorsa, ısıtıcı alttan araç zeminine de takılabilir.
|
 |
|
1 - Isıtıcı ön koltuğun önüne takılır.
2 - Isıtıcı şöför ve yolcu koltuğu arasına takılır
3 - Isıtıcı tabanda ön bölüme takılır
4 - Isıtıcı tabanda arka bölüme takılır
5 - Isıtıcı bagaja takılır
|
| |
|
Tır, kamyon ve Çekici için bağlantı yerleri
Kamyonda, ısıtıcı tercihen iç bölmeye monte edilir. iç bölmeye monte edilemiyorsa, ısıtıcı alttan arka bölüme takılabilir.
|
 |
|
1 - Isıtıcı direksiyon altına takılır.
2 - Isıtıcı kabin arkasına takılır
3 - Isıtıcı yatağın alt kısmına takılır
4 - Isıtıcı araç gerek bölümüne takılır
|
| |
| |
 |
|
1 - Isıtıcı ön koltuğun altına takılır.
2 - Isıtıcı ön koltuğun arkasına takılır.
3 - Isıtıcı arkada koruyucu bölüme takılır
|
Bağlantı Plakası ile kolay montaj
Örnek Bağlantı Modeli
 |
|
1 - Güvenlik kavraması
2 - Çıkış davlumbazı
3 - Horrtum kelepçesi
4 - Esnek hortum
5 - Ayarlanabilir hava çıkışı
6 - Bağlantı aparatı
7 - Güvenlik kavraması
|
Kumanda Paneli modları
 |
|
1 - Açma / Kapama düğmesi
2 - Depo seviye resetleme
3 - Menü düğmesi
4 - LCD ekran
5 - Ayar düğmesi
|
